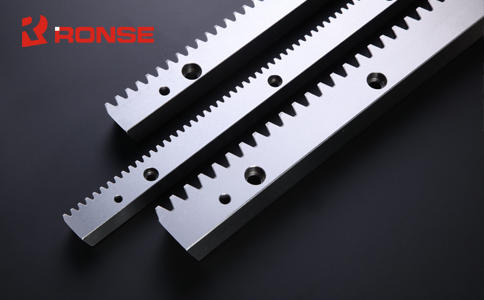

齒輪-齒條傳動系統因其承載能力大、傳動平穩等特點，在數控機床、自動化生產線、重載機械等領域應用廣泛。然而，作為直線運動的關鍵傳動元件，齒條的定位精度直接決定了整個系統的運動性能。在實際運行中，齒條定位誤差增大的問題時常困擾工程師。深入理解這些誤差的來源，是實現高精度定位和優化系統性能的前提。
齒條作為機械零件，其自身的制造精度是定位誤差最主要的誤差源。根據相關研究，齒輪-齒條誤差常被認為是進給系統的主要誤差源之一。
齒距是齒條上相鄰兩齒同側齒廓之間的距離。
單個齒距偏差（fp）和周節累積總偏差（Fp）：這些幾何誤差直接反映在齒輪嚙合時的線位移上。當齒距不均勻時，齒輪轉過一個角度，在齒條上產生的直線位移就會偏離理論值，從而造成系統性定位誤差。
影響：齒距累積偏差越大，整個行程的定位誤差也會隨之增大。
齒廓是決定嚙合傳動精度的關鍵。
齒廓總偏差（Fα）：如果齒廓的實際形狀偏離理論漸開線或直線，會導致嚙輪與齒條的嚙合點發生偏移，產生嚙合沖擊和動態傳動誤差，尤其在高速運行時，這種動態誤差會顯著影響最終的定位精度。
齒條通常是細長的直板。
直線度誤差：齒條安裝基準面或齒頂線的直線度不佳，會導致齒輪在沿齒條運動時，實際運動軌跡與理想直線產生偏差，形成直線度定位誤差。
平面度誤差：影響齒輪與齒條嚙合時的軸向對中性，可能導致局部受力不均，加劇磨損，間接增大傳動誤差。
即使齒條本身精度很高，不當的安裝也會引入或放大定位誤差。
正確的中心距是實現穩定、精確嚙合的基礎。
嚙合間隙不當：中心距過大（間隙過大）會導致背隙增大，尤其在換向時，表現為顯著的定位遲滯誤差。中心距過?。▏Ш线^緊）則會增加摩擦和磨損，影響傳動平穩性，并可能引起振動。
影響：背隙是齒條傳動中主要的非線性定位誤差來源。
齒條與導軌的平行度：如果齒條的安裝基準線與運動導軌不平行，齒輪在整個行程中會持續對齒條產生側向力，導致側向偏差和嚙合力波動，從而在定位時引入誤差。
齒輪軸線與齒條的垂直度：如果齒輪軸線與齒條法線方向不垂直，會造成斜向嚙合，降低嚙合效率，加速磨損，并引入系統性傳動誤差。
齒條系統是一個機電耦合系統，其定位誤差是整個傳動鏈中所有環節誤差的綜合體現。
傳動系統剛度不足：包括連接件、軸承、電機軸等環節的彈性變形。在伺服電機驅動下，當系統承受負載變化或加減速時，剛度小的環節會產生較大的變形，形成彈性定位誤差。
共振與動態誤差：嚙合誤差（如齒距誤差）會激勵系統產生振動，尤其是當激振頻率接近系統固有頻率時，會導致共振。振動會造成齒輪-齒條間瞬時傳動比波動，產生動態傳遞誤差，嚴重影響高速高精度的定位。
電機特性與控制參數：伺服電機（如交流同步伺服電機）的動態特性、速度環和位置環參數的優化對進給系統至關重要。參數不匹配或不當，會導致系統對指令的響應遲滯或超調，形成動態跟隨誤差。
編碼器/測量系統誤差：用于位置反饋的光柵尺或編碼器自身的安裝誤差、分度誤差或線性度誤差，會直接被系統識別為“定位誤差”，并影響最終的定位精度。
長期運行和環境因素會導致系統性能退化，使定位誤差逐漸增大。
長期工作：摩擦會導致齒廓形狀和齒距發生變化，加劇齒距和齒廓誤差，從而惡化傳動精度。磨損還會增大嚙合間隙（背隙），進一步增大定位遲滯。
溫升：電機、軸承、齒輪嚙合產生的熱量以及環境溫度變化，會導致齒條和機床本體產生熱膨脹。對于長度較大的齒條，熱膨脹引起的伸長或收縮會形成顯著的熱位移誤差，這是影響長行程定位精度的重要因素。
齒條定位誤差的增大是一個復雜的多因素耦合過程，其核心原因可以歸結為：制造幾何誤差、安裝對中誤差、系統動態誤差和長期退化誤差。
為了有效控制定位誤差，應采取以下綜合策略：
提高制造精度：選用符合新版《齒條精度》標準的高精度等級齒條。
精細化安裝調整：嚴格控制齒輪-齒條的中心距和平行度，確保背隙處于允許的最小范圍。
優化系統剛度與減振：提高傳動鏈各環節的剛度，選用高剛度導軌，并進行振動模態分析，避免共振。
先進的誤差補償技術：利用激光干涉儀等高精度設備測量齒條的全程定位誤差、背隙和熱誤差，并將其以補償表的形式植入數控系統，實現軟件補償，是目前提高最終定位精度的有效手段。
通過對這些核心誤差源的識別、分析和控制，才能從根本上保證齒條傳動系統的高動態、高精度定位性能。
